发布时间:2020-08-21 16:48:39|浏览次数:
YBW-12/0.4预装式变电站,适用于12kV环网供电、双电源供电或终端供电系统中,作为新建小区、绿化带、公 园、车站、码头、宾馆、工地、机场等场所变电、配电、计量、补偿、控制和保护装置。本产品符合GB/T17467《高压/低压预装式变电站》、IEC601330《高压/低压预装式变电站》。

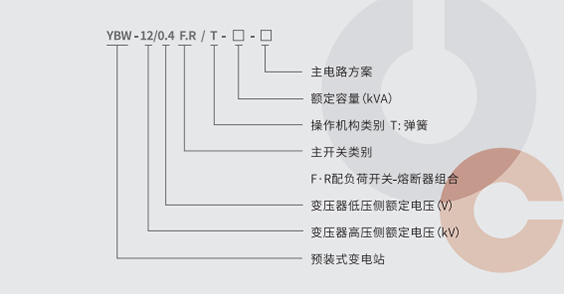

2 / 型号及其含义
3 / 正常使用条件
3.1 周围空气温度不超过40℃,且在24h内测得的平均值不超过35℃,最低周围空气温度-25℃;
3.2 海拔高度不超过1000m;
3.3 周围空气没有明显地受到尘埃、烟、腐蚀性和/或可燃性气体、蒸气或盐雾的污染;
3.4 相对湿度:在24h内测得的相对湿度的平均值不超过95%, 在24h内测得的水蒸气压力的平均值不超过2.2kPa, 月相对温度平均值 不超过90%, 月水蒸气压力平均值不超过1.8kPa;
3.5 设备安装时与垂直面的倾斜度不超过30;
3.6 设备应安装在无剧烈振动和冲击的地方。
注:用户有特殊要求时可与我公司协商解决。

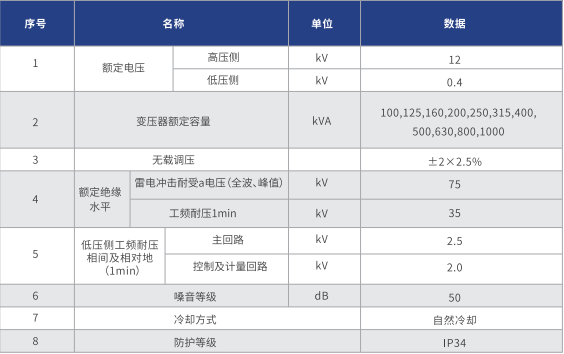

4 / 预装式变电站主要技术参数
5 / 结构特点
5.1 预装式变电站内除装有变压器外,高压侧还装有四工位负荷开关、二工位负荷开关、后备保护熔断器及插入式熔断器,低压侧按用户要求可装控制电器、配电电器、补偿装置及计量表计等,以变压器油作为绝缘和灭弧介质;
5.2 变压器器身与高压开关设备分油箱装配,两者仅电气相连接而油不相通,带电操作负荷开关油箱中的油变黑甚至碳 化而不影响变压器中油的质量;
5.3 损耗小、过载能力强;
5.4 可用于环网供电、双电源供电或终端供电系统中,供电方式转换方便、运行可靠;
5.5 本产品可装缺相保护装置,当缺相时,可自动断开低压侧断路器(总开关);
5.6 预装式变电站低压侧可具有失压、欠压保护功能,当高压缺相时,低压侧能自动跳闸。按用户要求,低压侧也可装 配电电器、控制电器、补偿电器和计量表计等。另外也可加装带有遥测、遥讯功能的配电综合测试仪。

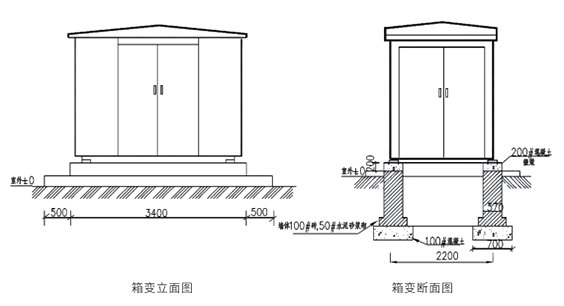

6/ 结构图
7 / 产品成套性
供货时应提供下列文件和附件
8 / 订货须知
订货时应提供下列资料
8.1 预装式变电站的全型号;
8.2 高、低压回路主电路方案图;
8.3 辅助电路电气原理图,辅助电路电压;
8.4 变电站内装元件清单(包括元器件型号、名称、规格、数量);
8.5 变电站平面布置图;
8.6 箱体颜色(如无要求按本公司标准供给);
8.7 所需备品备件清单;
8.8 其它特殊使用条件。
