新能源电气设备 高低压电气设备

环网开关设备

发布时间:2020-08-21 16:55:56|浏览次数:

1 / 适用范围

HXGN口-12箱型固定式交流金属封闭环网开关设备(以下简称环网柜/开关设备),适用于工矿企业、住宅小区、高层建筑和学校公园等配电系统,作为户内交流三相12kV、50Hz的环网供电单元和终端配电设备。可开断或关合额定负荷电流及变压器空载电流,并能开断或关合一定距离的架空线路、电缆线路或电容电流。负荷开关-熔断器组合电器柜可一次性开断额定短路电流。在电力系统中作为配电设备的保护、电能的分配和控制之用,具有完善的“五防”闭锁功能。
本开关设备符合国家标准GB3906《3~35kV交流金属封闭开关设备》、GB/T11022《高压开关设备和控制设备标准的共同技术要求》及国家标准IEC60298《额定电压1kV以上52kV以下交流金属封闭开关设备和控制设备》、IEC60694 《高压开关和控制设备共用条款》的要求。

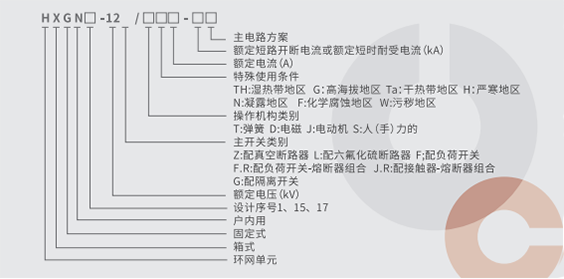

2 / 型号及其含义



3 / 正常使用条件

3.1 周围空气温度不超过40℃,且在24h内测得的平均值不超过35℃,最低周围空气温度-25℃;
3.2 海拔高度不超过1000m, 特殊使用条件下海拔高度不超过2000m;
3.3 周围空气没有明显地受到生埃、烟、腐蚀性和可燃性气体、蒸气或盐雾的污染;
3.4 相对湿度: 在24h内测得的相对湿度的平均值不超过95% , 在24h内测得的水蒸气压力的平均值不超过2.2kPa, 月相对温度平均值不超过90% , 月水蒸气压力平均值不超过1.8kPa;
3.5 设备安装时与垂直面的倾斜度不超过50;
3.6 设备应安装在无剧烈振动和冲击的地方。

注: 用户有特殊要求时可与我公司协商解决。



4 / 结构特点

HXGN口-12型环钢柜,柜体结构由8MF型钢局部焊接后用螺栓连接组合而成,主要装配FZN21-12型二工位真空负荷开关,真空负荷开关与带有撞击器的熔断器配合使用为组合电器。环网柜可灵活配装CT、PT、ZnO避雷器。其柜底装有可拆卸的活动盖板,便于电缆进线,对于架空进线,根据用户需要可另装母线通道。



5 / 开关设备主要技术参数

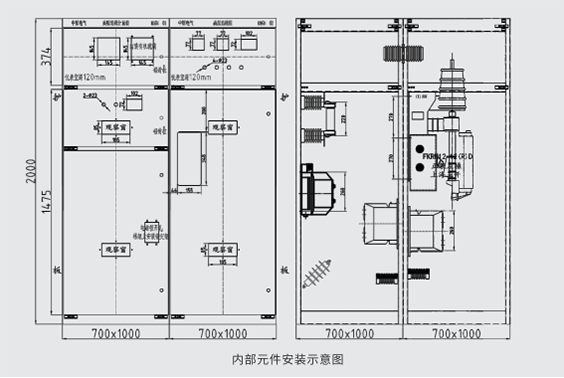

6 / 结构图



7 / 产品成套性

供货时应提供下列文件和附件



8 / 订货须知

订货时应提供下列资料

8.1 主回路系统方案图;
8.2 辅助电路电气原理图,辅助电路电压;
8.3 柜内元件清单 (包括元器件型号、名称、规格、数量);
8.4 开关设备平面布置图;
8.5 柜体颜色 (如无要求按本公司标准供给) ;
8.6 所需备品备件清单;
8.7 其它特殊使用条件。
