动力配电箱

发布时间:2020-08-21 16:32:23|浏览次数:

1 / 用 途

XL-21型低压动力配电箱适用于发电厂及工矿企业中,在交流电压500伏及以下的三相四线或三相五线系统作动力配电之用。XL-21型低压动力配电箱系户内装置靠墙安装,屏前检修。

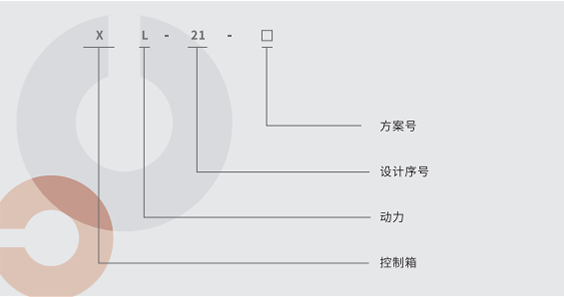

2 / 型号及其含义



3 / 结构特征

XL-21型低压动力配电箱系封闭式,外壳用钢板弯制而成,刀开关操作手柄于箱前右柱上部,可以作为切换电源之用。
配电箱前面装有一只电压表,指示汇流母线的电压。配电箱前面有门,门打开后,配电箱内全部设备敞露、便于检修维护。
本配电箱均采用国内自行设计的型组件,具有结构紧凑,检修方便,线路方案可以灵活组合等特点。
配电箱除装有空气断路器和熔断器作为短路保护外,还装有接触器和热继电器,箱前门可装操作按钮和指示灯。



4 / 结构图



5 / 订货须知

订货时应提供下列资料

5.1 一次线路方案及单线系统图;
5.2 二次线路展开系统图;
5.3 每箱内所装各种电器设备详细规格及数据;
5.4 在订购B型结构时尚须提供动力配电箱的排列图和平面布置图。
