GGD低压固定式成套开关设备(以下简称配电柜)适用于发电厂、变电所、工矿企业等电力用户作为交流50Hz(60Hz), 额定工作电压380V(400V)、(660V),额定电流至3150A的配电系统中作为动力，照明及配电设备的电能转换，分配与控制之用。该产品具有分断能力高、动热稳定性好，额定短时耐受电流达50KA。电气方案灵活、组合方便、实用性强、结构新颖、防护等级高等特点。该产品是我国组装式、固定面板开关柜的代表产品之一。
配电柜是经过全面型式试验，并通过国家强制性产品3C认证。该产品符合GB7251.1《低压成套开关设备和控制设备》、IEC60439-1《低压成套开关设备和控制设备》等标准。

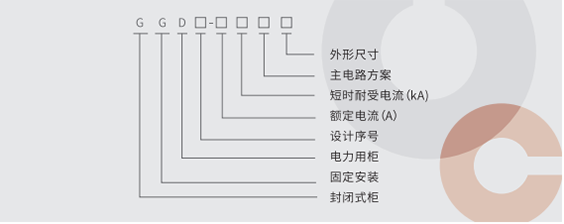

2 / 型号及其含义

3 / 正常使用条件

3.1 周围空气温度不超过40℃, 且在24h内测得的平均值不超过35℃, 最低周围空气温度-5℃;
3.2 安装场地的海拔高度不超过2000m;
3.3 周围空气没有明显地受到尘埃、烟、腐蚀性和可燃性气体、蒸气或盐雾的污染;
3.4 大气条件：空气清洁，在最高温度为+40℃时，其相对湿度不得超过50%。在较低温度时，允许有较大的相对湿度;
例如：+20℃时相对湿度为90%。但应考虑到由于温度的变化，有可能会偶然地产生适度的凝露。
3.5 设备安装时与垂直面的倾斜度不超过5°;
3.6 设备应安装在无剧烈振动和冲击的地方。
注：用户有特殊要求时可与我公司协商解决。

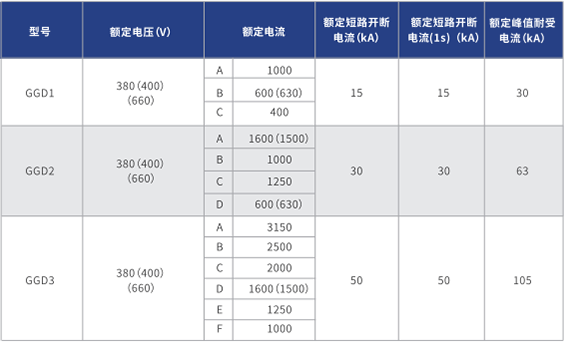

4 / 配电柜主要技术参数

5 / 结构特点

5.1 GGD配电柜的柜体采用通用柜的形式，框架用8MF冷弯型钢局部焊接组装而成，框架零件及专用配套零件由本公司生产配套供货，以保证柜体的精度和质量。通用柜的零部件按模块原理设计，并有20模的安装孔，通用系数高。可以使工厂实现生产。既缩短了生产制造周期，也提高了工作效率。整个柜体颜色为5Y8/1或根据用户要求，表面为高压静电喷塑≥60μ;
5.2 GGD柜设计时充分考虑到柜体运行中的散热问题。在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热时，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的;
5.3 GGD柜按照现代工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观、大方、新颖;
5.4 柜门用转轴式活动铰链与构架相连、安装、拆卸方便。门的折边外均嵌有一根山型发泡橡塑条，关门时门与框架之间的嵌条有一定的压缩行程，能防止门与柜体直接碰撞，也提高了门的防护等级;
5.5 装有电器元件的仪表门用多股软铜线与框架相连，然后连接到接地母排上。柜内的安装件与框架间用滚花垫圈连接， 整柜构成完整的接地保护系统。

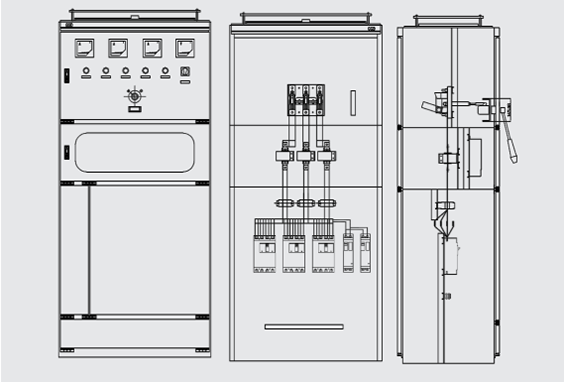

6 / 结构图

7 / 产品成套性

供货时应提供下列文件和附件

8 / 订货须知

订货时应提供下列资料

8.1 主回路系统方案图;
8.2 柜体颜色 (如无要求按本公司标准供给);
8.3 辅助电路电气原理图;
8.4 所需备品备件清单;
8.5 柜内元件清单 (包括元器件型号、名称、规格、数量);
8.6 与产品正常使用不符的其它特殊要求;
8.7 开关设备平面布置图。
