GCS低压抽出式成套开关设备(以下简称开关柜),是原两部联合设计组根据行业主管部门、广大电力用户及设计单位设计研制出的符合国情、具有较高技术性能指标、能够适应电力市场发展需要并可与现有引进产品竞争的低压抽出式开关设备。
开关柜适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业配电系统。在大型发电厂、石化系统等自动化程度高,要求与计算机接口的场所,作为三相交流频率为50(60)Hz、额定工作电压为380V(400V)、(660V),额定电流为 4000A及以下的发、供电系统中的配电、电动机集中控制,无功功率补偿使用的低压成套配电装置。
开关柜是经过全面型式试验,并通过国家强制性产品3C认证。该产品符合GB7251.1《低压成套开关设备和控制备》IEC60439-1《低压成套开关设备和控制设备》等标准。

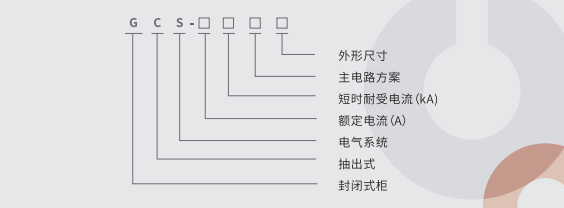

2 / 型号及其含义
3 / 正常使用条件
3.1 周围空气温度不超过40℃, 且在24h内测得的平均值不超过35℃, 最低周围空气温度-5℃;
3.2 安装场地的海拔高度不超过2000m;
3.3 周围空气没有明显地受到尘埃、烟、腐蚀性和可燃性气体、蒸气或盐雾的污染;
3.4 大气条件:
空气清洁,在最高温度为+40℃时,其相对湿度不得超过50%。在较低温度时,允许有较大的相对湿度;
例如:+20℃时相对湿度为90%。但应考虑到由于温度的变化,有可能会偶然地产生适度的凝露。
3.5 设备安装时与垂直面的倾斜度不超过50;
3.6 设备应安装在无剧烈振动和冲击的地方。
注:用户有特殊要求时可与我公司协商解决。
4 / 开关柜主要技术参数
5 / 结构特点
主构架采用8MF型开口型钢,型钢的二侧面分别有模数为20mm和100mm的中9.2mm的安装孔,内部安装灵活方便。型钢截面积大、有足够的强度、组合原理简单、工艺性强、稳固性好。
5.1 主构架装配形式设计为两种,全组装式结构和部分(侧柜和横梁)焊接式结构,供用户选择;
5.2 装配的各功能室相互隔离,其隔室分为功能单元室、母线室和电缆室,各室的作用相互独立;
5.3 水平主母线采用柜后平置式排列方式,以增强母线抗电动力的能力,是使装置的主电路具备高短路分断能力的基本措施;
5.4 电缆隔室的设计使电缆上下进出均十分方便。

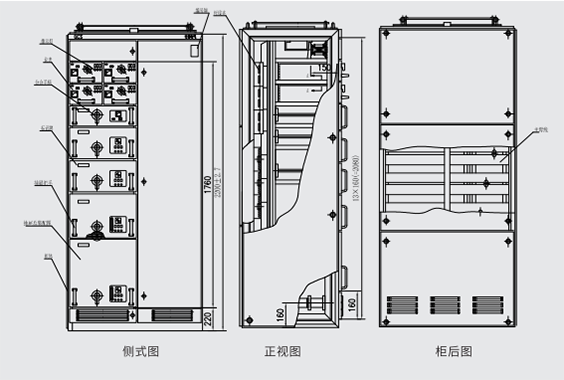

6 / 结构图

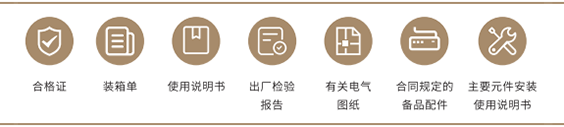

7 / 产品成套性
供货时应提供下列文件和附件
8 / 订货须知
订货时应提供下列资料
8.1 主回路系统方案图;
8.2 柜体颜色 (如无要求按本公司标准供给);
8.3 辅助电路电气原理图;
8.4 所需备品备件清单;
8.5 柜内元件清单 (包括元器件型号、名称、规格、数量);
8.6 与产品正常使用不符的其它特殊要求;
8.7 开关设备平面布置图。
