电缆分支箱

发布时间:2020-08-21 17:07:15|浏览次数:

1 / 适用范围

DFW-12T型连接(欧式)电缆分支箱(以下简称电缆分支箱),适用于三相交流50Hz、额定电压15kV、电流630A的电缆系统中作为城市工业园区、城市住宅小区、城市商业中心、矿区和钢铁、汽车、石油、化工、水泥等大型企业以及其他场合的15kV电缆配网系统中环网联接配电网的节点连接。
本产品符合GB/T11022《高压开关设备和控制设备标准的共用技术要求》、GBII033.13《额定电压35kV以下电 力电缆附件基本技术要求》。

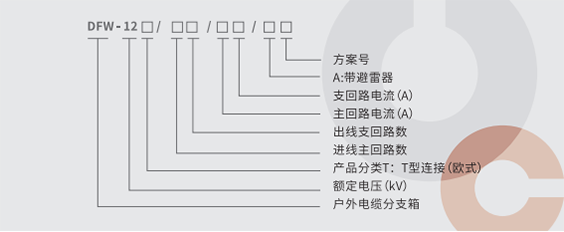

2 / 型号及其含义



3 / 正常使用条件

3.1 周围空气温度不超过55℃,且在24h内测得的平均值不超过35℃,最低周围空气温度-40℃;
3.2 海拔高度不超过1000m,特殊使用条件下海拔高度不超过2000m;
3.3 周围空气没有明显地受到尘埃、烟、腐蚀性和/或可燃性气体、蒸气或盐雾的污染;
3.4 相对湿度:在24h内测得的相对湿度的平均值不超过95%,在24h内测得的水蒸气压力的平均值不超过2.2kPa, 月相对温度平均值不超过90%,月水蒸气压力平均值不超过1.8kPa;
3.5 设备安装时与垂直面的倾斜度不超过5°;
3.6 设备应安装在无剧烈振动和冲击的地方。
注:用户有特殊要求时可与我公司协商解决。

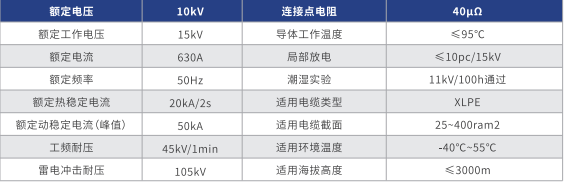

4 / 电缆分支箱主要技术参数



5 / 结构特点

5.1 双向开门,利用绝缘穿墙套管作为连接母排,具有长度短、电缆排列清楚、三芯电缆不需要大跨度交叉等显著优点;
5.2 全绝缘、全密封、全防护、全工况;
5.3 进出线灵活,实际应用最多有8分支进出线;
5.4 抗洪水、抗污秽、抗凝露、抗凝霜、耐腐蚀;
5.5 体积小、结构紧凑、安装简单、操作方便;
5.6 可带氧化锌避雷器;
5.7 可安装带电指示器,提示操作人员线路带电;
5.8 可安装电缆型故障指示器,便于迅速查找电缆故障;
5.9 有多种箱体材质可选择:普通钢板,敷铝锌板和镜面不锈钢等。



主要元件

(1)穿墙式双通套管: 在电缆分支线路中起到母线作用,其最大特点是全绝缘、全密封。主要应用于欧式电缆分支箱、环网开关柜中。根据用 户需要,还可以在双通套管上加装感应端子,与三相集中式带电指示器相连,显示三相母线的带电状态;
(2)可触摸型电缆接头: 可触摸型电缆接头选用进口高质绝缘材料制作而成。它可直接安装在高压电缆分支箱的穿墙套管上或开关柜的插座上。可触摸型电缆后接头与前接头的外形尺寸相同,通过连接套管安装在可触摸型电缆前接头的后端,组成多分支进出线;
(3)合成无间隙氧化锌避雷器: 绝缘外套选用高质硅橡胶制作,为全绝缘、全密封结构。适用于中性点不接地交流系统环网开关柜,为开关柜提供过电压保护,安装在前可触摸型电缆接头后端,实行过电压保护;
(4)带电指示器及故障指示器: 欧式电缆接头根据用户的要求可以安装带电指示器与故障指示器,带电指示器安装在可触摸电缆接头的测试点上,故障指示器夹在需要检测的电缆线路上;
(5)三相集中式带电指示器: 根据用户需要,可以在欧式电缆分支箱的侧面或内部安装三相集中式带电指示器,它将三相指示灯安装在一起,与双通套管上的感应端子连接,显示三相母线的带电状态。还可以在箱体的侧面安装观察窗,不需打开箱门,就可以观察到指示器是否发光,判断线路是否带电。



6 / 外形尺寸



7 / 产品成套性

供货时应提供下列文件和附件



8 / 订货须知

订货时应提供下列资料

8.1 接线方案图;
8.2 电缆分支箱型号、进出线数量、备用回路数量、电缆标称截面积;
8.3 保护装置要求(如无要求按本公司标准供给);
8.4 箱体外壳要求及颜色(如无要求按本公司标准供给);
8.5 与产品正常使用不符的其它特殊要求。
