1 / 概述

SFR-12/24系列SF6气体绝缘紧凑型金属封闭开关设备(以下简称充气柜)采用模块化设计,以其固定式单元组合型与灵活扩展型的完美统一,既适合用户终端或网络节点的要求,满足各种配电开闭所、箱式变电站、电缆分支箱对紧凑型开关柜灵活使用的需要,具有结构紧凑、安全可靠、长寿命、免维护的特点。
SFR系列环网开关柜,开关单元呈一个完全密封的系统,所有带电部件以及开关封闭在SF6气箱内,气箱由抗腐蚀和无磁性3mm厚不锈钢板制成。整个开关装置不受外部环境条件的影响,从而可以确保运行可靠性及人身安全,并且实现了免维护。
SF6气箱是一个“密封压力系统”,在正常工作环境下可运行20年。SF6气体正常工作时压力为0.15-0.4bar。气箱设有压力释放装置,当压力过高时,保证气体能从底部或后部释放。开关柜具有多种进线方式,可实现左、右、上或前进线;有多种组合方式,各单元之间可实现任意组合;采用绝缘扩展母线,可实现前后并柜或左右并柜;设计方案灵活。

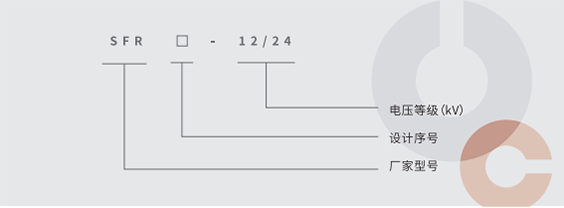

2 / 型号及其含义



3 / 正常使用条件

3.1 海拔高度≤ 2000米;
3.2 环境温度最高温度+60C, 最低温度-40C;
3.3 湿 度最大平均相对湿度,24小时测量≤95% 1个月测量90%;
3.4 抗震能力地震烈度不超过8度。



4 / 结构特点

4.1 不受环境影响,抗凝露、凝霜、盐雾、污秽、抗腐蚀、耐紫外线、小动物及化学物质等,可用在环境恶劣的场所;
4.2 所有高压带电部位以及开关元件全部密封在充以低压力SF6气体的不锈钢气箱内,结构紧凑,实现小型化、轻量化、全绝缘;
4.3 模块化设计,有不同模块组合实现各种主接线,并可根据用户需要变换组合方式,形成回路开关系统;
4.4 采用硅橡胶连接器,实现高压部件的插接与箱体的任意扩展;
4.5 全屏蔽电缆进出线;
4.6 可配用真空断路器模块;
4.7 可配用高压监视元件,综合数字式继电器;
4.8 可配高压计量模块;
4.9 可加装遥控和监控单元;
4.10 可加装过流继电保护设备;
4.11 防洪能力强,长寿命,免维护,降低运行成本;
4.12 满足配网自动化升级要求。



5 / 技术参数

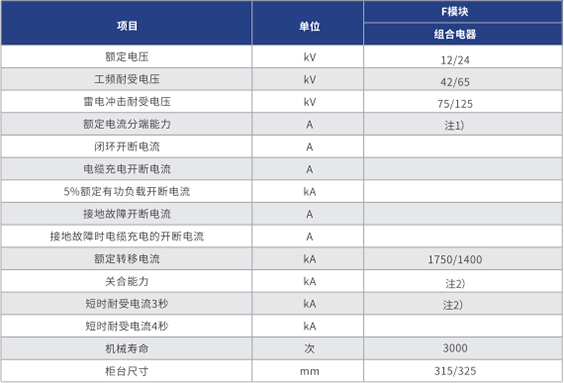

注:1) 取决于熔断器的电流额定值  2) 受限于高压熔断器

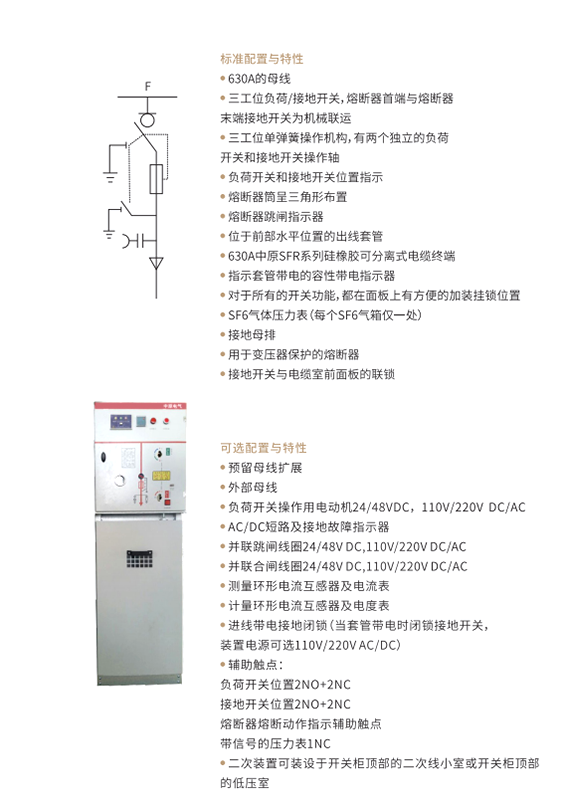

6 / 负荷开关熔断器组合模块F
