户内交流高压六氟化硫环网开关设备

发布时间:2020-08-21 16:58:31|浏览次数:

 1 / 适用范围

XGNl5-12(L)型户内交流高压六氟化硫环网开关设备(以下简称 “环网柜” )是新一代以六氟化硫负荷开关作为主开关而整柜采用空气绝缘的、适用于配电自动化的、既紧凑又可扩充的金属封闭开关设备。环网柜具有结构简单、操作灵活、联锁可靠等特点,对各种不同的应用场合、不同的用户要求均能提供令人满意的技术方案。传感技术和新型保护继电器的采用,加上先进的技术性能及轻便灵活的装配方案,可以完全满足市场不断变化的要求。



2 / 型号及其含义

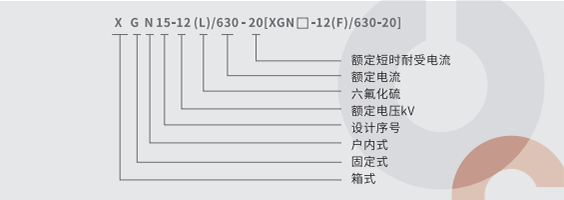

户内交流高压六氟化硫环网开关设备(配负荷开关)



3 / 正常使用条件

3.1 海拔高度: 不超过1000m;
3.2 环境温度: -25℃~+40℃;
3.3 空气相对湿度: 曰平均值不大于95%, 月平均值不大于90%;
3.4 周围空气中无严重污染,如灰尘、烟雾、腐蚀剂、易燃气体、汽油以及盐剂等;
3.5 地震裂度: 8度;
3.6 当使用条件不同或有特殊要求时需与制造厂协商。

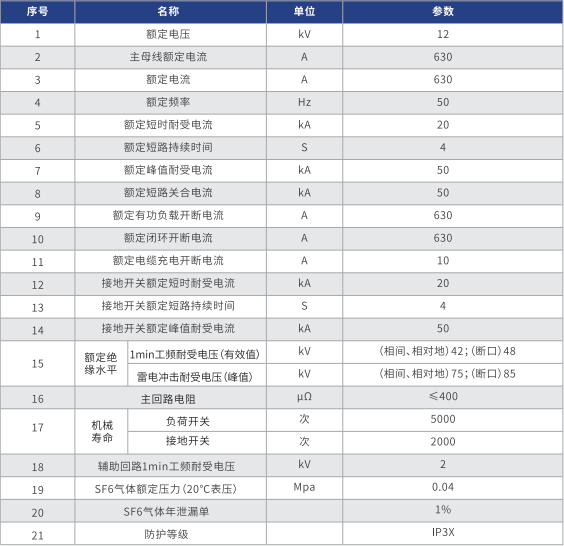

4 / 开关设备主要技术参数



5 / 结构特点

环网柜由母线室、三工位负荷开关室(或断路器室)、电缆室、操动机构、联锁机构和低压控制室以及测量或计量回路等部分组成.各隔室用钢板分隔,可避免故障部位影响到邻室。

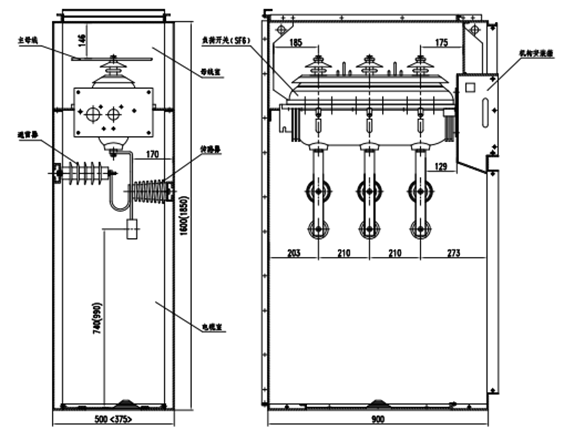

6 / 结构图



7 / 产品成套性

供货时应提供下列文件和附件



8 / 订货须知

订货时应提供下列资料

8.1 主回路系统方案图;
8.2 辅助电路电气原理图,辅助电路电压;
8.3 柜内元件清单 (包括元器件型号、名称、规格、数量);
8.4 开关设备平面布置图;
8.5 柜体颜色 (如无要求按本公司标准供给) ;
8.6 所需备品备件清单;
8.7 其它特殊使用条件。
