发布时间:2020-08-21 16:39:55|浏览次数:
MNS低压抽出式成套开关设备(以下称开关柜)是一种全组装式低压开关设备,它结构灵活、模块化、多功能、性能可靠安全。适用于冶金、石油、化工、工矿企业及基础设施等领域中,作为三相交流频率为50(60)Hz,额定工作电压380V (400V)、(660V),额定电流4000A以下的发、供电系统中的配电、电动机集中控制等所有低压系统中。
开关柜是经过全面型式试验,并通过国家强制性产品3C认证。该产品符合GB7251.1《低压成套开关设备和控制设备》、IEC60439-1《低压成套开关设备和控制设备》等标准。

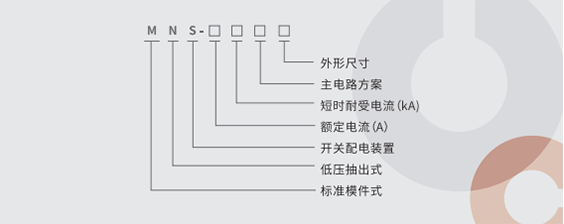

2 / 型号及其含义
3 / 正常使用条件
3.1 周围空气温度不超过40℃, 且在24h内测得的平均值不超过35℃, 最低周围空气温度-5℃;
3.2 安装场地的海拔高度不超过2000m;
3.3 周围空气没有明显地受到尘埃、烟、腐蚀性和可燃性气体、蒸气或盐雾的污染;
3.4 大气条件:
空气清洁,在最高温度为+40℃时,其相对湿度不得超过50%。在较低温度时,允许有较大的相对湿度;
例如:+20℃时相对湿度为90%。但应考虑到由于温度的变化,有可能会偶然地产生适度的凝露。
3.5 设备安装时与垂直面的倾斜度不超过50;
3.6 设备应安装在无剧烈振动和冲击的地方。
注:用户有特殊要求时可与我公司协商解决。
4 / 结构特点
产品设计充分考虑了广大电力用户及设计部门的要求,能满足不断发展的电力行业对增容动力集中控制、方便安装维修、缩短事故处理时间等需要、安全、经济、合理、可靠。产品具有接通能力强、分断能力高、动稳定性好、电气方案灵活、组合方便、系列性和实用性强、结构新颖等特点,是国内低压固定式开关柜更新产品。同时可与抽屉柜联拼, 混合使用。
基本结构:开关柜柜体结构是由型材(模数E=25mm)装配组成。由于采用锁紧自攻螺钉和8.8级高强度螺栓作联接,因而柜体精度高、则性好。柜体外形及内部分离。

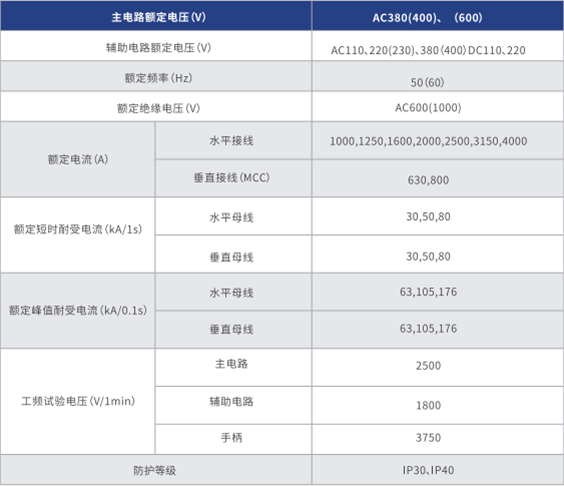

5 / 开关柜主要技术参数

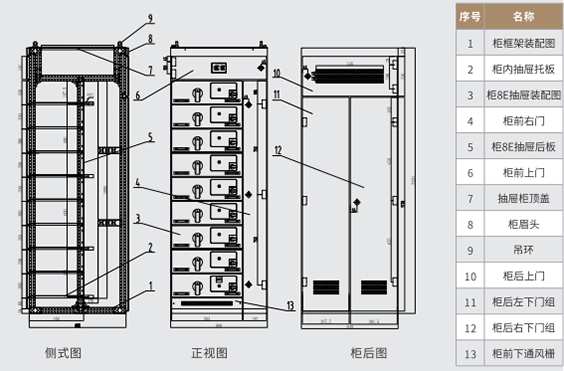

6 / 结构图

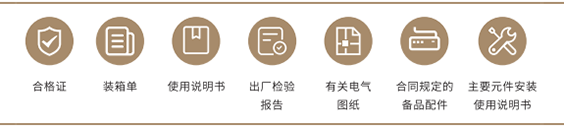

7 / 产品成套性
供货时应提供下列文件和附件
8 / 订货须知
订货时应提供下列资料
8.1 主回路系统方案图;
8.2 辅助电路电气原理图;
8.3 柜内元件清单(包括元器件型号、名称、规格、数量) ;
8.4 开关柜平面布置图;
8.5 柜体颜色(如无要求按本公司标准供给) ;
8.6 所需备品备件清单;
8.7 与产品正常使用不符的其它特殊要求。
