KYN28A一12铠装中置式金属封闭开关设备（以下简称开关柜）是本厂在吸收国内外先进制造技术的基础上自行设计开发的新型产品，可取代各种老型的金属封闭开关设备，如KYNI-10、JYN2-10、GBC一10等系列产品。其产品具有以下明显优点：

1.1 产品的外壳完全是由覆铝锌钢板经CNC机床加工多重折弯成形后用螺栓组装而成，具有很高的机械强度，有效地保证了产品的整齐和美观柜门采用喷塑涂覆，具有较强的抗冲击和耐腐蚀能力。产品外壳具有IP4X级的防护等级;
1.2 本产品的主开关可配置ABB公司生产的VD4型真空断路器、C3系列固定式负荷开关，同时也可配置多种国产系列真空断路器（如VSI、VHI、 VK、 Zn28），以取代国外同类产品;
1.3 无论是选用何种断路器、其裸导体空气绝缘距离均能保证大于125mm，复合绝缘大于60 mm。其断路器均具有长寿命、高参数、少维护、体积小的独特优点。

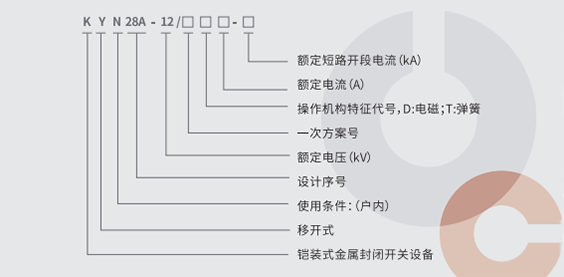

2 / 型号及其含义

3 / 正常使用条件

3.1 周围空气温度：上限+40℃，下限-10℃;
3.2 相对湿度：日平均不大于95%；月平均不大于90%;
3.3 海拔高度：不超过1000m;
3.4 地震强度不超过8度;
3.5 无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场合。
注:当使用条件超出上述范围内，应由用户与我公司协商确定允许范围及技术措施。

4 / 技术参数

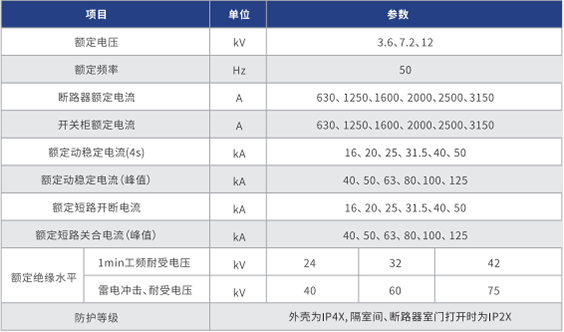

4.1  开关设备技术参数

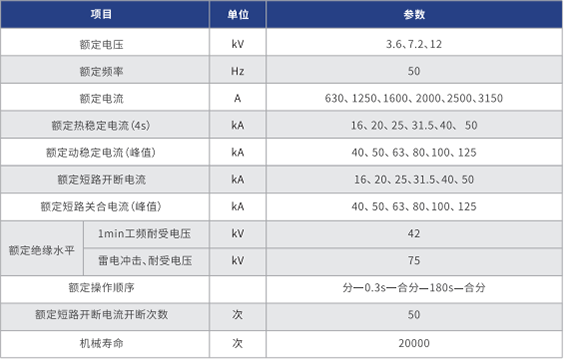

4.2   VD4、VS1-12真空断路器开关设备技术技术参数

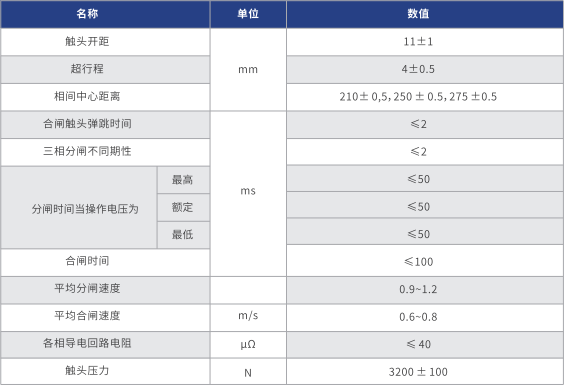

4.3 VD4、VSl-12真空断路器机械特性

当断路器用于控制3~10kV电动机时，若起动电流小于600A，必须加金属氧化锌避雷器，其具体要求由用户与我公司协商：当断路器用于开断电容器组时，电容器组的额定电流不应大于断路器额定电流的80％。

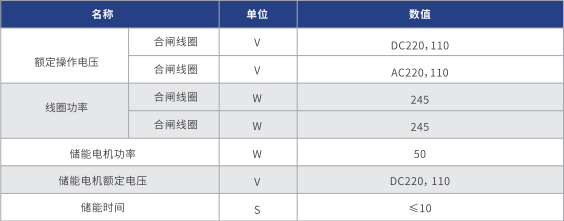

4.4 操作机构技术参数

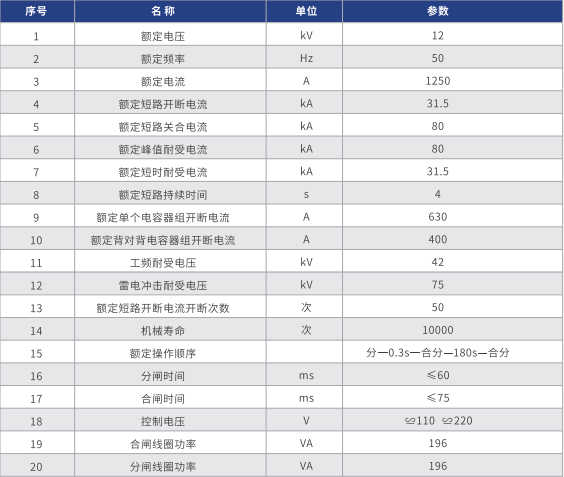

4.5  ZM囗一12（VHI）真空断路器主要技术参数

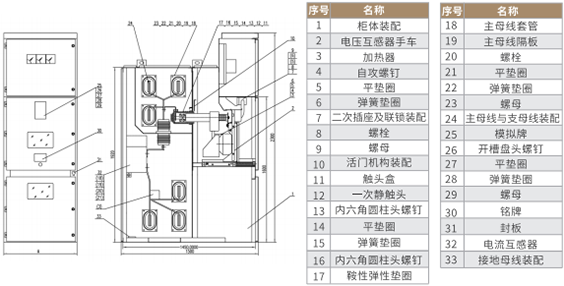

5/结构图

6/基础形式

6.1 开关柜的安装基础的施工应符合“电力建设施工及验收技术规范"中的有关条款规定;
6.2 开关柜的安装基础一般要分二次浇灌混凝土。第一次为开关柜安装构件即角钢或方钢、槽钢构件安装基础。第二次浇灌混凝土是地面的补充层，一般厚度为60mm,在浇注混凝土补充层时混凝土高度应低于构件平面 1-3mm。

7 / 产品成套性

供货时应提供下列文件和附件

8 / 订货须知

订货时应提供下列资料

8.1 主接线方案编号、用途和单线系统图、额定电压、额定电流、额定短路开断电流、配电室平面布置图及开关柜的排列配置等;
8.2 开关柜控制、测量及保护功能的要求以及其他闭锁和自动装置的要求及原理;
8.3 开关柜内主要电气元件的型号、规格及数量;
8.4 如开关柜之间或进线柜需要母线桥连接，应提供母线桥的额定载流量，母线桥的跨度，距地高度等具体要求数据;
8.5 开关柜使用在特殊环境条件时，应在订货时详细说明。
